Guia Definitivo: O que é um Contator Elétrico e Como Ele Funciona?

Se você está dando os seus primeiros passos nos comandos elétricos ou na automação industrial, certamente já ouviu falar do contator. Esse dispositivo é o verdadeiro “coração” de grandes painéis elétricos e a base para ligar motores, máquinas e sistemas de alta potência.

Mas afinal, por que não podemos simplesmente ligar um motor industrial usando um interruptor comum, igual ao que temos na parede de casa? A resposta está na segurança e na capacidade de carga. Neste artigo, você vai entender de forma simples e prática o que é um contator, como ele funciona por dentro e qual a sua importância no dia a dia de um eletricista industrial.

O que é um Contator Elétrico?

Um contator é um dispositivo eletromecânico que serve para acionar cargas de alta corrente, como motores trifásicos, grandes sistemas de iluminação e bancos de resistências elétricas.

Em termos simples: ele funciona como um interruptor controlado à distância. Em vez de você ir manualmente até o motor para ligá-lo, você envia um sinal elétrico de baixa corrente para o contator, e ele faz o trabalho pesado de fechar o circuito de alta potência de forma segura.

Por que ele é fundamental na indústria?

Imagine tentar ligar um motor trifásico industrial de 50 cavalos (CV) usando um interruptor residencial. A faísca (arco elétrico) gerada no momento da ligação seria tão grande que derreteria o interruptor instantaneamente, colocando a vida do operador em risco. O contator foi desenhado exatamente para suportar essas correntes elevadas e extinguir o arco elétrico com segurança.

Como Funciona um Contator? (Passo a Passo)

O funcionamento de um contator se baseia no princípio do eletromagnetismo. Ele possui uma bobina interna que, quando recebe energia elétrica, cria um campo magnético. Esse campo atrai um núcleo de ferro móvel, que por sua vez move os contatos elétricos, mudando o estado deles.

Vamos ao passo a passo técnico desse processo:

1. Alimentação da Bobina: Você envia uma tensão (que pode ser 24V, 127V, 220V, etc.) para os terminais da bobina do contator (identificados como A1 e A2).
2. Criação do Campo Magnético: A corrente elétrica passa pelos fios de cobre da bobina, transformando o núcleo de ferro fixo em um eletroímã poderoso.
3. Atração do Núcleo Móvel: Esse eletroímã atrai a parte móvel do contator (o núcleo móvel), vencendo a força de uma mola de retorno.
4. Comutação dos Contatos: Como os contatos elétricos estão presos a esse núcleo móvel, eles mudam de posição: o que estava aberto se fecha, e o que estava fechado se abre.
5. Desenergização: Quando você corta a energia dos terminais A1 e A2, o campo magnético desaparece. A mola de retorno empurra o núcleo móvel de volta para a posição original, desligando a carga de forma imediata.

Os Componentes do Contator

Para entender o dispositivo por completo, precisamos dividir o contator em três partes principais:

1. Bobina e Núcleo Magnético

É a parte que faz o “trabalho bruto” de movimentação. A bobina fica posicionada ao redor de um núcleo de ferro em formato de “E”. Quando energizada, ela une a metade fixa do núcleo à metade móvel.

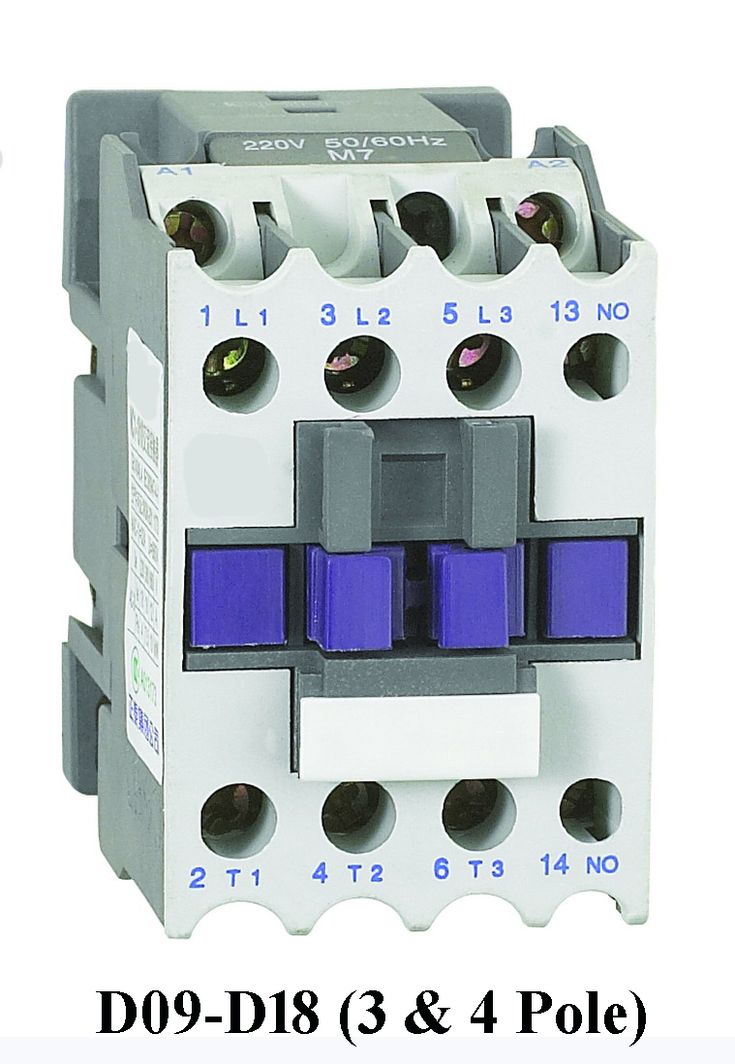

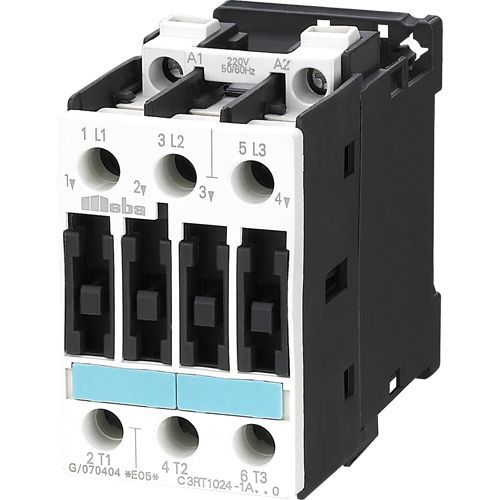

2. Contatos de Potência (ou Principais)

São projetados para aguentar correntes altas. Geralmente são três contatos normalmente abertos (NA), identificados pelos números 1-2, 3-4, 5-6 (ou L1-T1, L2-T2, L3-T3). É por aqui que passa a energia que vai alimentar o motor elétrico.

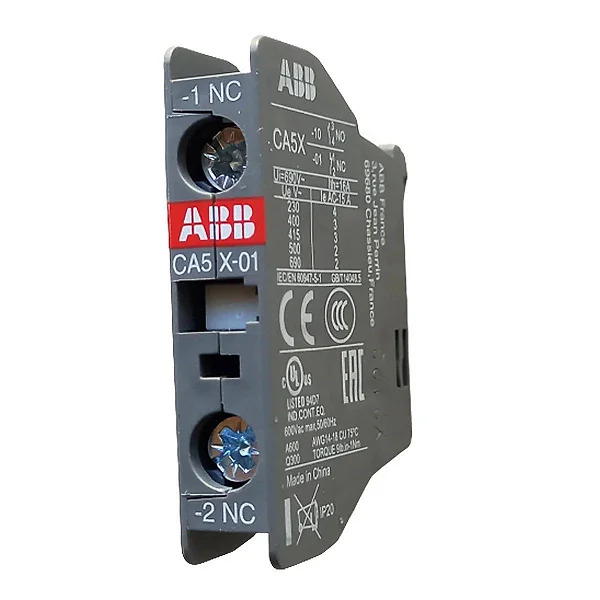

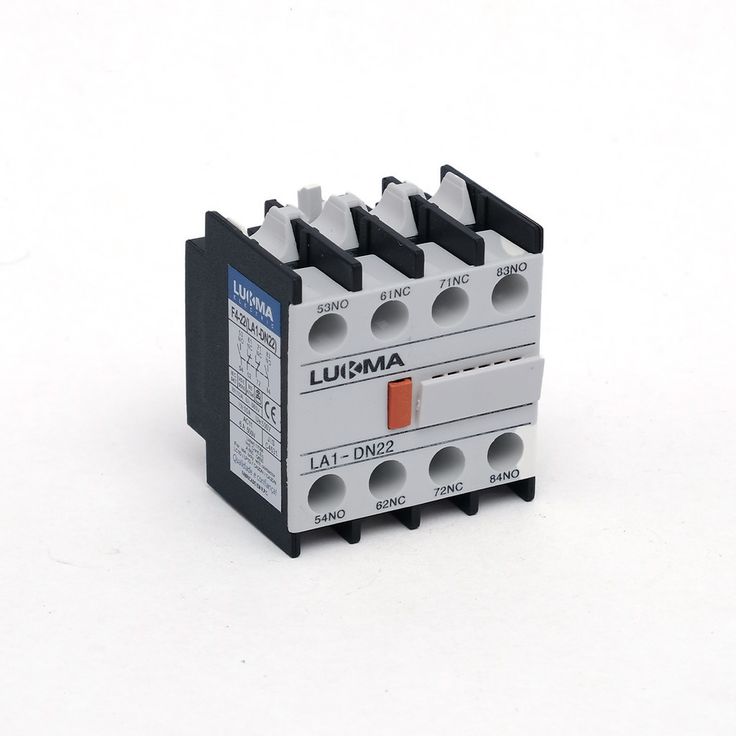

3. Contatos Auxiliares

São contatos menores, feitos para aguentar correntes baixas de comando (sinalização, lógica e intertravamento). Eles se dividem em:

• Normalmente Aberto (NA ou NO): Deixa a corrente passar apenas quando o contator está ligado. Identificado pelos finais .3 e .4 (ex: 13 e 14).
• Normalmente Fechado (NF ou NC): Deixa a corrente passar enquanto o contator está desligado. Corta a corrente quando o contator liga. Identificado pelos finais .1 e .2 (ex: 21 e 22).

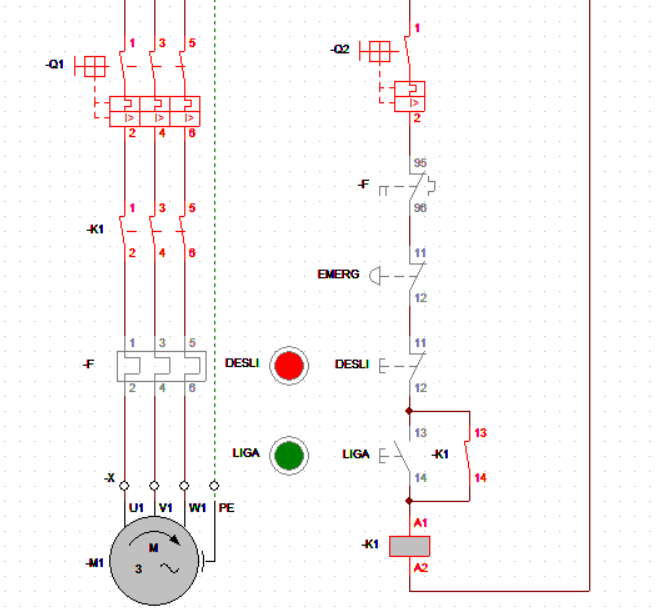

Exemplo Prático: Acionamento de um Motor Trifásico

Para fixar o conhecimento, vamos imaginar uma aplicação real que você encontrará em quase todas as indústrias: a Partida Direta de um Motor Trifásico.

Em um painel elétrico, nós passamos as três fases da rede elétrica comercial (R, S, T) pelos contatos de potência do contator ” K1 ” (1, 3, 5) e ligamos a saída (2, 4, 6) no Relé térmico e depois diretamente no motor.

Na parte de comando, instalamos um botão liga (pulsador) em série com a bobina do contator (A1).

• Quando o operador pressiona o botão, a bobina é alimentada.
• O contator “bate” (termo técnico usado em campo para o barulho que ele faz ao fechar).
• Os contatos de potência se fecham, e o motor começa a girar.
• Ao soltar o botão, se não houver um circuito de “selo elétrico” (assunto para o próximo artigo), o motor desliga.

Erros Comuns e Dicas Práticas de Campo

Mesmo profissionais que já estão na área há algum tempo cometem deslizes na hora de especificar ou dar manutenção em contatores. Fique atento a estes pontos:

⚠️ Erro Comum: Confundir a tensão da bobina com a tensão da carga.

Um contator pode muito bem acionar um motor trifásico de 380V tendo uma bobina de comando de apenas 24V (muito comum em automação para proteger o operador). Sempre verifique a gravação na lateral ou na frente do contator para saber qual a tensão exata que deve ser aplicada em A1 e A2. Alimentar a bobina com a tensão errada vai queimá-la ou fazer com que o contator fique “trepidando”.

Dicas de Ouro do Especialista:

• Fagulhas no acionamento: É normal ver um pequeno brilho azul (arco elétrico) dentro do contator ao desligar cargas pesadas. Porém, se o barulho de “zumbido” persistir com o contator ligado, pode haver sujeira ou poeira metálica entre os núcleos de ferro. Isso exige limpeza ou troca do componente.
• Contatos colados: Se o motor continuar rodando mesmo depois que você tirou a energia da bobina, os contatos de potência podem ter “soldado” (colado) devido a um curto-circuito ou sobrecarga excessiva. Substitua o contator imediatamente.
• Categoria de Emprego: Ao comprar um contator, verifique a categoria. Para motores industriais (com picos de partida), use sempre contatores da categoria AC-3. A categoria AC-1 serve apenas para cargas resistivas, como lâmpadas e aquecedores.

Conclusão

O contator elétrico é uma peça insubstituível na elétrica industrial. Compreender o seu funcionamento — a relação magnética entre a bobina e a comutação dos contatos principais e auxiliares — é o primeiro grande passo para dominar os comandos elétricos. Sabendo como ele se comporta, diagnosticar falhas em painéis industriais se torna uma tarefa muito mais rápida e segura.

🔗 Sugestão de Leitura Relacionada

Agora que você já sabe o que é um contator, o que acha de aprender a mantê-lo ligado com apenas um pulso? Confira nosso artigo sobre [Como fazer um circuito de Selo Elétrico passo a passo].
