Se você está começando agora na elétrica industrial ou na automação, com certeza já ouviu falar em tensão elétrica, voltagem, 220V ou 380V. Mas você sabe o que esses termos realmente significam na prática, além dos números gravados nas carcaças dos equipamentos?
Entender a tensão elétrica é o primeiro passo fundamental para quem deseja dominar comandos elétricos, testar painéis com segurança e evitar a queima de componentes caros, como motores e CLPs. Neste artigo, vamos desmistificar esse conceito de forma direta e prática.
O que é Tensão Elétrica?
De forma simples, a tensão elétrica é a força que impulsiona os elétrons através de um condutor (como um fio de cobre), gerando a corrente elétrica. Sem essa “força”, os elétrons ficam parados e a eletricidade simplesmente não acontece.
Cientificamente, chamamos a tensão de Diferença de Potencial (DDP). Sua unidade de medida é o Volt (V), batizado em homenagem ao físico italiano Alessandro Volta.

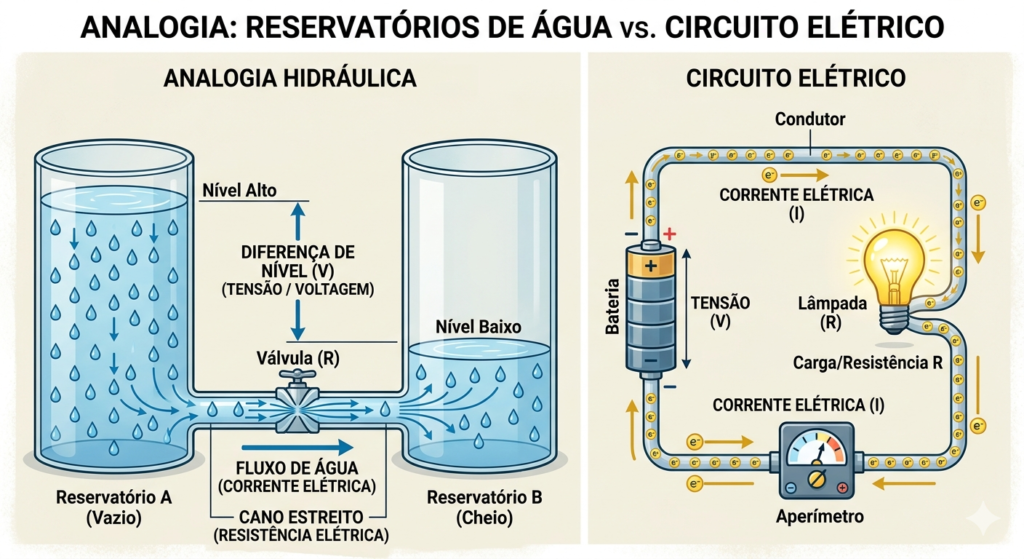

A analogia hidráulica (Para nunca mais esquecer)
Imagine uma caixa d’água cheia no topo de um prédio, conectada por um cano a uma torneira no térreo.
- A tensão elétrica é equivalente à pressão da água. Quanto mais alta a caixa d’água, maior é a pressão.
- A corrente elétrica (os elétrons em movimento) é equivalente ao fluxo de água que sai quando você abre a torneira.
Se não houver altura (diferença de potencial) ou pressão, a água não corre pelo cano. Da mesma forma, se não houver tensão elétrica, a corrente não circula pelo circuito.
Como Funciona a Tensão Elétrica?
Para que a tensão elétrica realize um trabalho (como girar um motor ou acender uma lâmpada), ela precisa de um circuito fechado. A tensão sempre existe entre dois pontos. É por isso que, ao medir a tensão com um multímetro, você sempre usa duas pontas de prova.
Existem dois tipos principais de tensão elétrica que você encontrará no campo:
- Tensão Contínua (CC ou DC): A polaridade não muda com o tempo (positivo e negativo são fixos). É a tensão que encontramos em baterias, pilhas e na alimentação de comando de CLPs e sensores (geralmente 24VCC).
- Tensão Alternada (CA ou AC): A polaridade muda de sentido constantemente. É a tensão fornecida pelas concessionárias de energia e utilizada para alimentar a força de painéis e motores elétricos (como 127V, 220V, 380V ou 440V a uma frequência de 60 Hz).
Componentes Envolvidos no Controle da Tensão
Na elétrica industrial, nós não apenas medimos a tensão, mas também a controlamos e nos protegemos contra suas oscilações. Veja os principais componentes envolvidos:

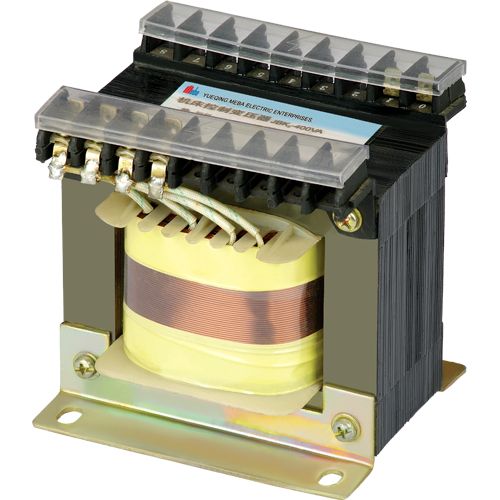

- Transformadores: Dispositivos que aumentam ou diminuem o nível da tensão. Muito comuns em painéis para rebaixar a tensão de força (ex: 380V) para uma tensão mais segura de comando (ex: 220V ou 24V).

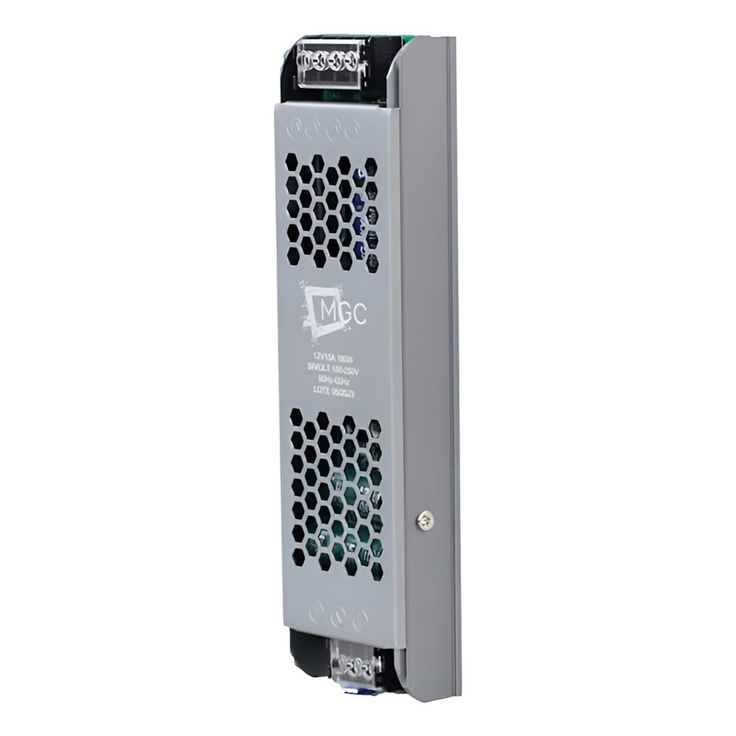

- Fontes Chaveadas: Modificam a tensão alternada da rede para tensão contínua estável, usada para alimentar a eletrônica de CLPs e relés.

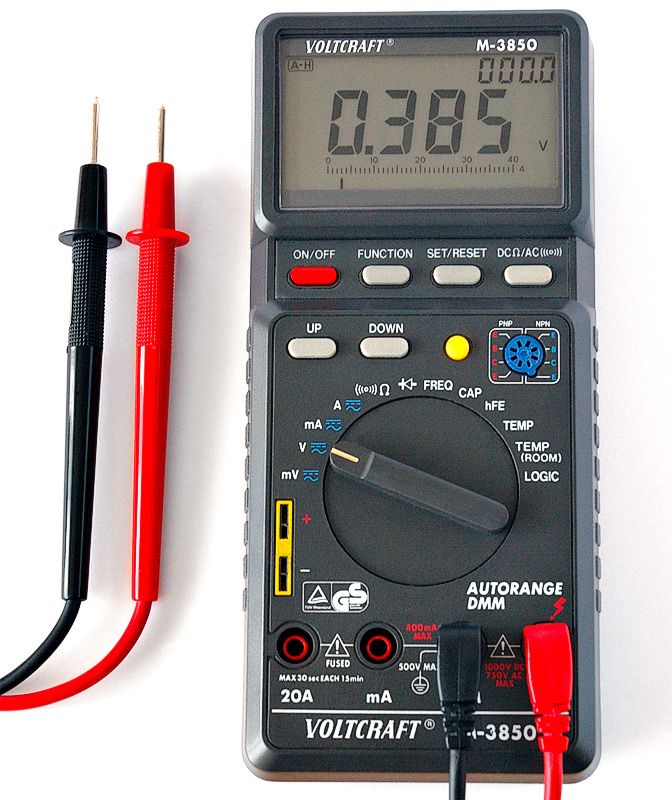

- Multímetro / Voltímetro: A ferramenta de bolso do eletricista, usada para medir e conferir se a tensão na rede está correta antes de acionar qualquer disjuntor.

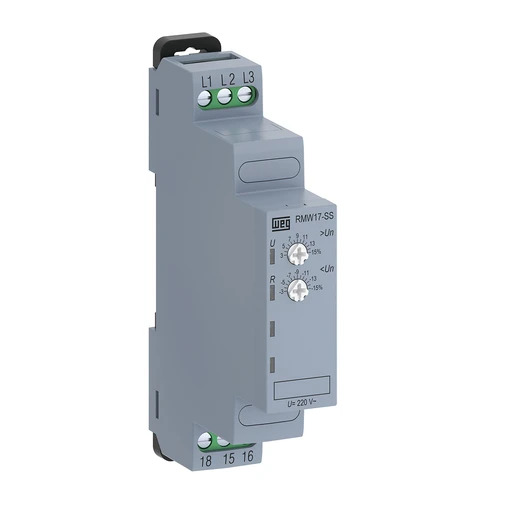

- Relés de Sub/Sobretensão: Componentes de proteção que desligam o circuito caso a tensão da rede suba ou caia além do limite permitido, protegendo motores industriais de queimas.
Exemplo Prático no Mundo Real: Alimentação de Motores
Imagine que você foi chamado para fazer a instalação de uma bomba d’água trifásica em uma indústria. Ao olhar a placa de identificação do motor elétrico, você nota as seguintes inscrições: 220V / 380V.

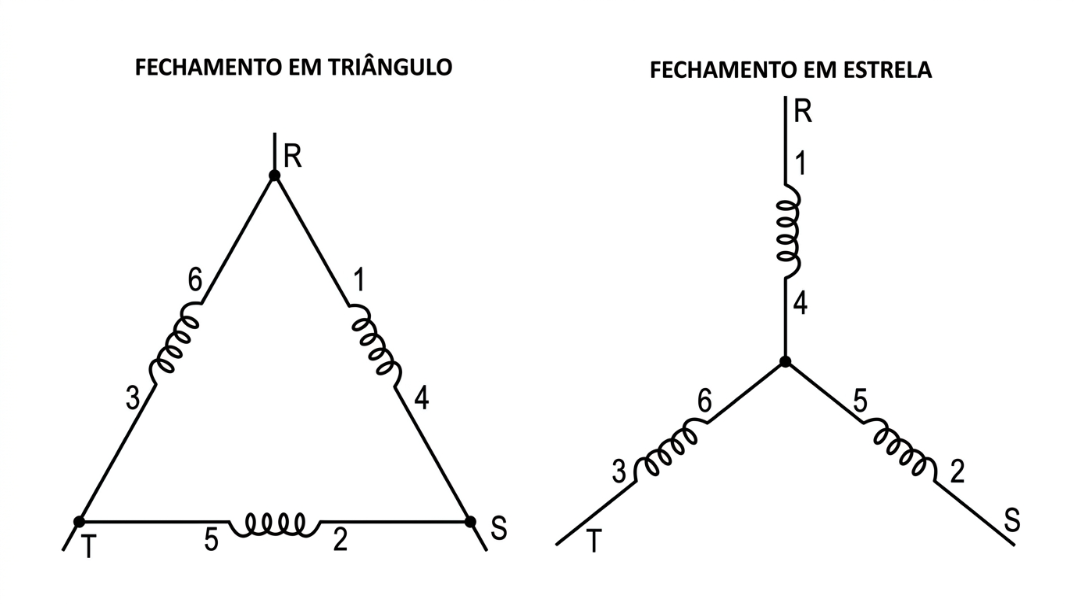

O que isso significa na prática? Significa que a forma como você vai fechar as bobinas do motor (em triângulo ou estrela) depende diretamente da tensão elétrica da rede do seu cliente.
- Se a rede local for trifásica 220V, você fará o fechamento em Triângulo.
- Se a rede local for trifásica 380V, você fará o fechamento em Estrela.
Se você errar essa leitura e aplicar uma tensão de 380V em um motor fechado para 220V, a força (pressão) sobre o isolamento das bobinas será alta demais, a corrente vai disparar e o motor vai queimar em poucos segundos, gerando prejuízo.
Erros Comuns e Dicas Práticas de Campo
Quem está começando comete alguns deslizes clássicos ao lidar com a tensão elétrica. Fique atento para evitar os principais:
- Falar “Corrente de 220V”: Esse é o erro mais comum. Volts medem tensão. Ampères medem corrente. O correto é dizer “Tensão de 220V”.
- Medir tensão na escala errada do multímetro: Tentar medir a tensão de uma tomada de 220V CA com o multímetro configurado para Corrente Contínua (CC) vai resultar em uma leitura errada ou pode danificar o seu aparelho. Sempre cheque a escala antes de encostar as pontas de prova.
- Não testar a ausência de tensão antes de tocar nos fios: Nunca confie apenas na posição do disjuntor (ligado/desligado). Sempre use o voltímetro para garantir que a tensão no ponto de manutenção é realmente zero antes de colocar as mãos. Segurança em primeiro lugar!
Conclusão
A tensão elétrica é a pressão, a força motriz que faz a eletricidade acontecer. Compreender o que ela é e como se comporta é a base para montar qualquer comando elétrico ou realizar diagnósticos de falhas em painéis industriais com total segurança e propriedade técnica.
