Se você olhar para qualquer diagrama elétrico industrial ou abrir um painel de automação, vai se deparar com duas siglas que aparecem o tempo todo: NA e NF.
Essas quatro letras são a base de toda a lógica de comandos elétricos. Elas ditam quando um motor deve ligar, quando uma lâmpada deve acender e quando uma máquina deve parar imediatamente por segurança. Se você compreender perfeitamente a diferença entre elas, ler diagramas elétricos complexos passará a ser uma tarefa simples.
Neste artigo, vamos desmistificar os contatos NA e NF de forma prática, direta e com exemplos do dia a dia da indústria.
O que são Contatos NA e NF?
Antes de falar das diferenças, precisamos entender o que é o “estado normal” de um componente. Na elétrica, o estado normal (ou de repouso) é a condição em que o componente se encontra quando não há nenhuma força externa atuando sobre ele.
Ou seja: o contator está desligado na prateleira, o botão não está sendo pressionado pelo operador, ou o relé está sem energia.
Com isso em mente, fica fácil entender as definições:
Contato NA (Normalmente Aberto)
- Em inglês: NO (Normally Open).
- Definição: É um contato que, em seu estado de repouso (desligado), está aberto. Isso significa que existe uma separação física entre os terminais e a corrente elétrica não consegue passar.
- O que acontece ao acionar: Quando o componente é acionado (o botão é apertado ou a bobina do contator liga), o contato muda de estado e fecha, permitindo a passagem da corrente.
Contato NF (Normalmente Fechado)
- Em inglês: NC (Normally Closed).
- Definição: É um contato que, em seu estado de repouso (desligado), está fechado. Os terminais estão unidos e a corrente elétrica passa livremente por ele.
- O que acontece ao acionar: Quando o componente é acionado, o contato muda de estado e abre, interrompendo a passagem da corrente elétrica.
Como Funcionam na Prática? (A Simbologia)
Para ler diagramas elétricos no padrão internacional (IEC), você precisa reconhecer o desenho desses contatos. Eles funcionam como “portas” para a energia:
Numeração dos Bornes (Identificação em Campo)
Os fabricantes de componentes elétricos seguem uma regra de numeração padrão para facilitar a vida do eletricista:
- Contatos NA terminam sempre com os números 3 e 4 (Ex: 13 e 14 em um contator; 3 e 4 em um botão).

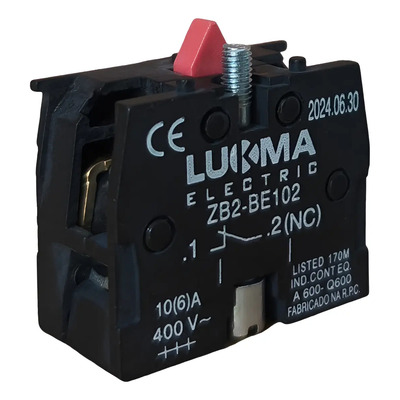

- Contatos NF terminam sempre com os números 1 e 2 (Ex: 21 e 22 em um contator; 1 e 2 em um botão).
💡 Regra Prática: Se você olhar para um bloco de contatos em um painel e vir os números 23 e 24, você já sabe, sem precisar testar, que se trata de um contato Normalmente Aberto (NA).
Exemplo Prático no Mundo Real: Botoeira de Painel
Vamos imaginar o painel de comando de uma prensa hidráulica industrial. Esse painel possui dois botões principais: um botão verde para LIGAR a máquina e um botão vermelho de EMERGÊNCIA para parar tudo caso algo dê errado.
| Botão Verde (Ligar) | NA (Normalmente Aberto) | A energia fica “barrada” no botão. Quando o operador pressiona, o contato fecha, a energia passa, alimenta a bobina do contator e a prensa liga. |
| Botão Vermelho (Emergência) | NF (Normalmente Fechado) | A energia passa direto por ele o tempo todo para manter a máquina pronta para funcionar. Se ocorrer um acidente, o operador bate no botão: o contato abre, corta a energia instantaneamente e a máquina para. |
Erros Comuns e Dicas Práticas de Campo
Inverter esses contatos durante a montagem de um painel de comandos é um dos erros mais frequentes cometidos por estudantes e eletricistas iniciantes. Fique atento a estes pontos:
- Inverter botões de comando: Se você colocar um contato NF no botão de ligar e um NA no botão de desligar, o comportamento da máquina ficará completamente invertido. Ela vai ligar assim que você colocar energia no painel e, para desligá-la, você terá que ficar segurando o botão pressionado.
- Confundir o estado com o circuito energizado: Lembre-se sempre que o termo “Normalmente” refere-se ao componente na bancada, sem energia. Se um contator está ligado dentro do painel, o contato que é originalmente NA estará fechado naquele momento. Para testar com o multímetro na escala de continuidade (bip), o painel deve estar desligado.
- Falta de atenção na sinalização: Lâmpadas piloto vermelhas (que indicam painel energizado ou falha) geralmente utilizam contatos NF de contatores ou relés, para que acendam justamente quando o sistema principal indicar que está parado ou em repouso.
Conclusão
Entender a diferença entre contatos NA e NF é como aprender as vogais do alfabeto dos comandos elétricos. O contato NA espera um comando para fechar e realizar uma ação, enquanto o contato NF permite a ação e espera um comando para interrompê-la. Com esse conceito bem fixado, projetar lógicas de intertravamento e ler diagramas se torna muito mais natural.
