Se você já esteve em uma casa onde o chuveiro elétrico e o ferro de passar foram ligados ao mesmo tempo e, de repente, a energia de parte da casa caiu, você já presenciou um disjuntor fazendo o seu trabalho.
Na elétrica residencial, comercial e, principalmente, na industrial, o disjuntor é um dos componentes mais importantes que existem. Ele é o “guarda-costas” dos cabos e dos equipamentos.
Neste artigo, você vai aprender o que é um disjuntor, como ele funciona de forma interna, os tipos mais comuns no mercado e como ele protege as instalações contra desastres.
O que é um Disjuntor?
O disjuntor é um dispositivo de manobra e proteção elétrica. Isso significa que ele tem duas funções principais:
- Manobra: Pode ser ligado ou desligado manualmente por um operador (como se fosse um interruptor) para energizar ou desenergizar um circuito.
- Proteção: Ele desarma (desliga) automaticamente quando detecta uma falha ou anomalia na corrente elétrica que passa por ele.
Ao contrário do fusível, que queima e precisa ser descartado após uma falha, o disjuntor é rearmável. Depois que o defeito na instalação for corrigido, basta levantar a alavanca para que o circuito volte a funcionar.
📌 Regra de Ouro: O disjuntor foi projetado para proteger os cabos (condutores) do circuito contra sobreaquecimento, evitando incêndios. Ele não protege diretamente as pessoas contra choques elétricos (essa é a função do IDR).
Como Funciona um Disjuntor? (A Explicação Técnica)
Os disjuntores mais comuns utilizados no mercado são chamados de Disjuntores Termomagnéticos. O nome já entrega o segredo: eles utilizam dois mecanismos diferentes para identificar falhas — um térmico e um magnético.
1. Proteção Térmica (Contra Sobrecarga)
A sobrecarga acontece quando ligamos equipamentos demais em um circuito, exigindo uma corrente um pouco maior do que o cabo suporta.
- Como funciona: Dentro do disjuntor existe uma lâmina bimetálica (composta por dois metais diferentes colados). Quando a corrente sobe além do limite, essa lâmina começa a esquentar e, devido à dilatação diferente dos metais, ela se entorta. Ao entortar até certo ponto, ela destrava o mecanismo mecânico e o disjuntor desarma.
- Característica: É um disparo demorado (pode levar segundos ou minutos), pois depende do acúmulo de calor.
2. Proteção Magnética (Contra Curto-Circuito)
O curto-circuito acontece quando a fase encosta diretamente no neutro ou em outra fase, fazendo com que a corrente elétrica suba instantaneamente para valores altíssimos (milhares de Amperes).
- Como funciona: Dentro do disjuntor há uma pequena bobina (eletroímã). Quando essa corrente brutal passa por ela, gera-se um campo magnético instantâneo muito forte. Esse campo atrai um gatilho que dispara o disjuntor imediatamente.
- Característica: É um disparo instantâneo (milissegundos), feito para evitar que os cabos derretam ou explodam.
Componentes Envolvidos e Tipos Principais
Dependendo de onde você vai trabalhar, encontrará tipos diferentes de disjuntores. Os principais são:
- Disjuntores DIN (Mini-disjuntores): São os mais comuns hoje em dia. Possuem padrão europeu, são brancos, compactos e se encaixam em trilhos DIN dentro de quadros residenciais e de comandos industriais. Dividem-se em:

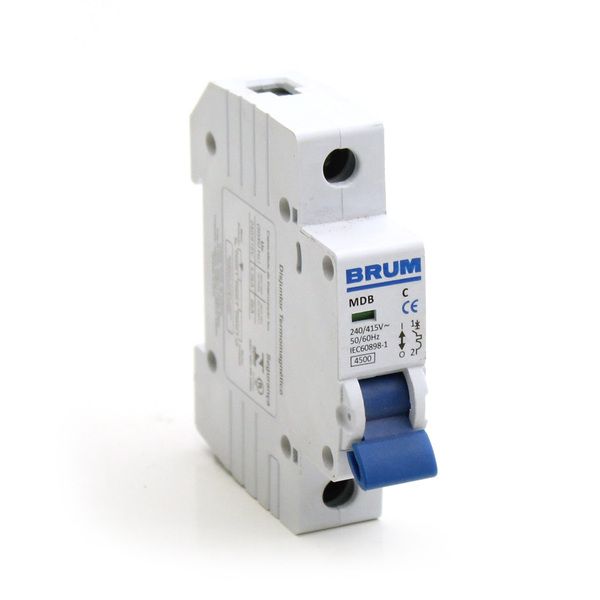

- Monopolares: Protegem uma fase.

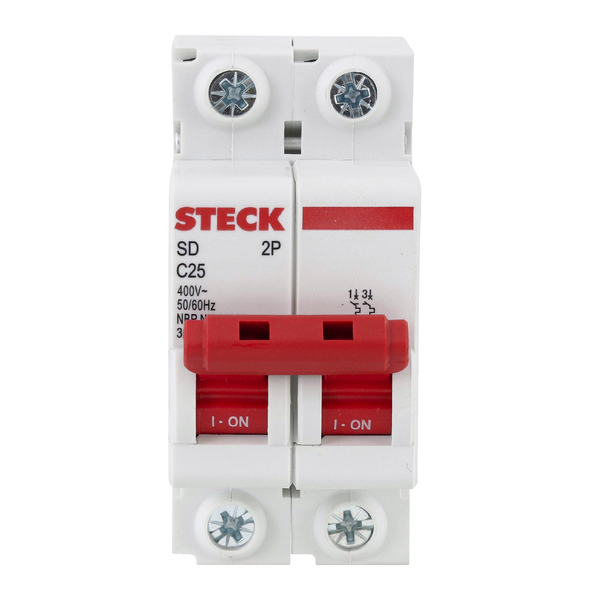

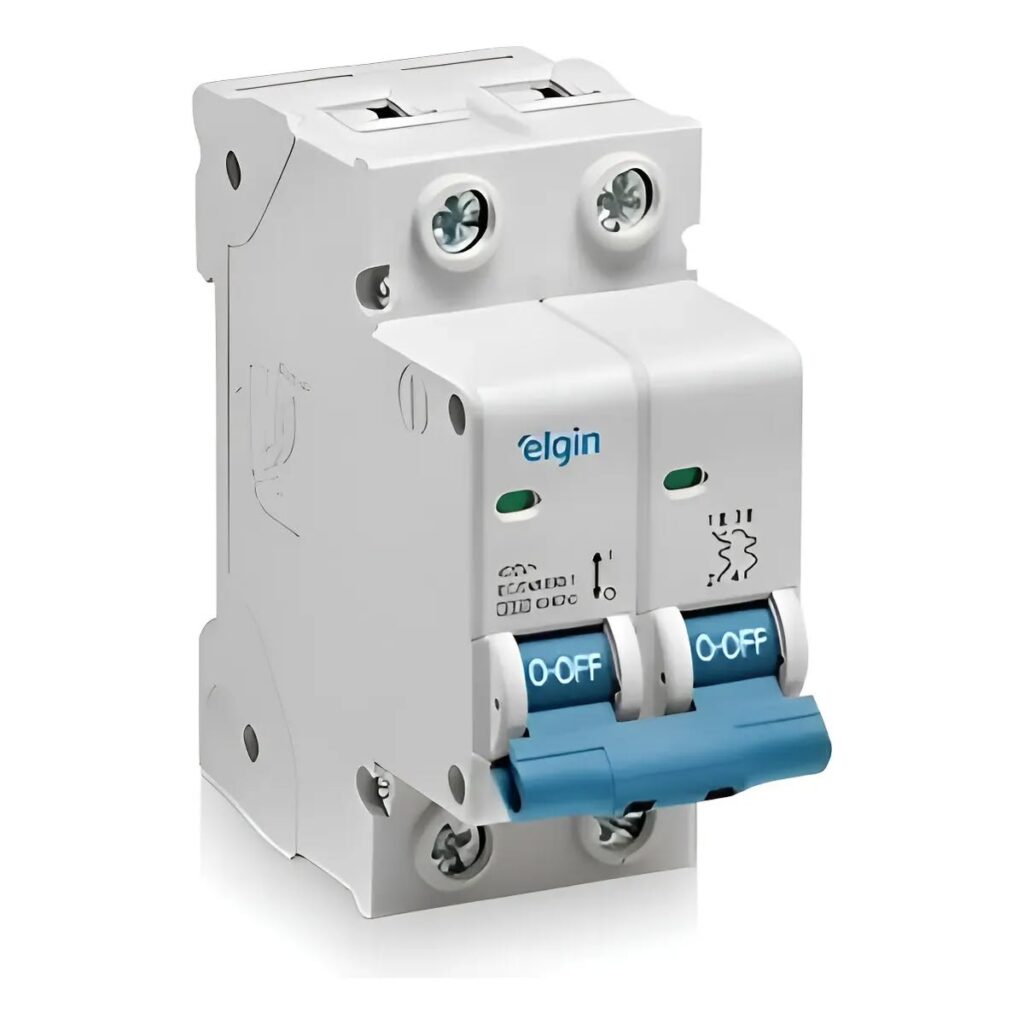

- Bipolares: Protegem duas fases.

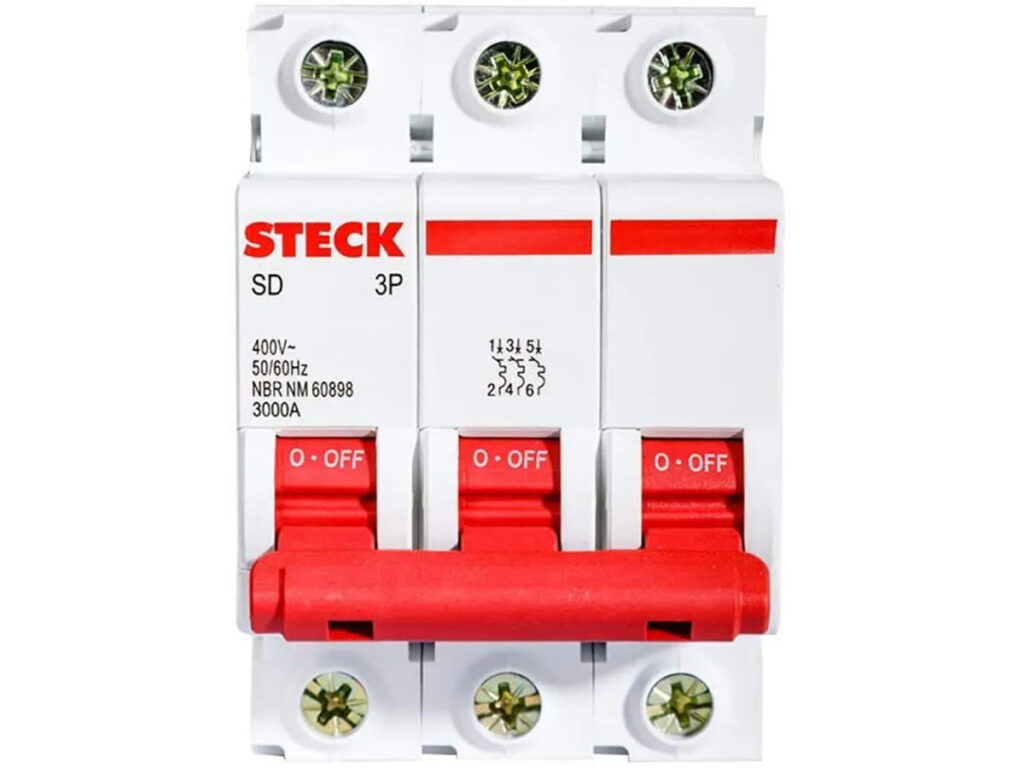

- Tripolares: Protegem três fases (muito usados em motores trifásicos).

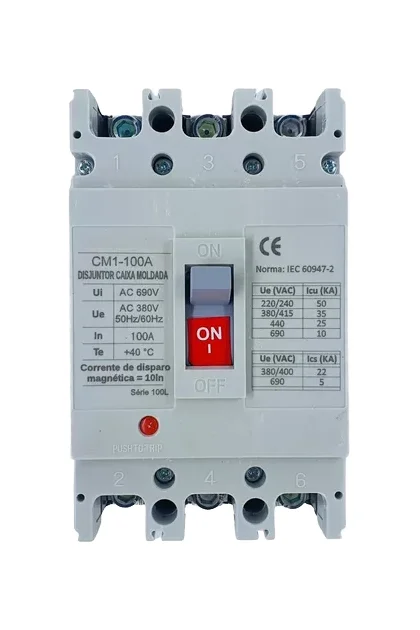

- Disjuntores de Caixa Moldada: São disjuntores robustos, usados na indústria para correntes mais elevadas (geralmente acima de 100A), protegendo a entrada principal de painéis e subestações.
Exemplo Prático no Mundo Real: O Painel de Automação
Imagine que você montou um painel elétrico para uma bomba de água trifásica. Na entrada do painel, você instala um disjuntor tripolar de 16A.
Se, por algum motivo mecânico, a bomba travar o eixo, o motor fará muita força e tentará puxar uma corrente de 30A da rede. O disjuntor vai perceber que 30A está acima do limite de 16A. A lâmina bimetálica vai aquecer e, após alguns segundos, o disjuntor vai desarmar por sobrecarga, salvando a fiação de derreter.
Agora, imagine que durante a manutenção, um técnico encostou sem querer uma chave de fenda entre duas fases do motor. Isso gerará um curto-circuito. A corrente saltará para 1200A em uma fração de segundo. A bobina magnética do disjuntor atuará instantaneamente, cortando a energia antes que ocorra uma explosão no painel.
Erros Comuns e Dicas Práticas de Campo
- Trocar o disjuntor por um maior sem trocar o cabo: Se o disjuntor de 15A de um chuveiro está caindo, nunca cometa o erro de apenas colocar um de 30A no lugar. Se o cabo instalado for fino (ex: $2,5\text{ mm}^2$), o disjuntor não vai cair, mas o cabo vai derreter e colocar fogo no teto. O disjuntor deve ser calculado de acordo com a capacidade do cabo!
- Ignorar as Curvas de Disparo (B, C, D): Disjuntores têm curvas. A Curva B é para cargas resistivas (chuveiros). A Curva C é a geral (tomadas, lâmpadas). A Curva D é usada na indústria para motores, pois suporta o pico de corrente da partida do motor sem desarmar sem necessidade. Usar a curva errada gera dor de cabeça em campo.
- Não apertar os bornes corretamente: Mau contato gera calor. Se o parafuso do disjuntor ficar frouxo, ele vai aquecer a lâmina bimetálica interna e desarmar o circuito mesmo com a corrente estando normal.
Conclusão
O disjuntor é o primeiro elemento de segurança em qualquer circuito elétrico. Conhecer seu funcionamento térmico e magnético diferencia o eletricista que apenas “troca peças” daquele técnico que realmente entende o diagnóstico e resolve o problema na raiz.
